Bánh răng trụ thẳng M2.5B

Trong các máy CNC hay máy gia công cơ khí có một bộ phận tuy nhỏ nhưng rất quan trọng đó chính là bánh răng trụ thẳng M2.5B. Đây là một phần quan trọng của hệ truyền động giữa trục song song và hầu hết các kết cấu hộp số đều có sự xuất hiện của bánh răng trụ. Loại thiết bị này được gia công đơn giản nhưng đòi hỏi phải có sự chính xác cao.

Đặc điểm của bánh răng trụ thẳng M2.5B

Sử dụng thép C45 để gia công bánh răng trụ thẳng, đây là loại thép có thành phần carbon cao nên chống mài mòn, độ cứng cao
Phần lỗ trung tâm của bánh răng được gia công đơn giản nên việc lắp đặt cũng rất dễ thực hiện
Phần bề mặt có độ bóng cao nhằm hạn chế mài mòn khi hoạt động, chúng được nhiệt luyện để có được độ cứng tốt nhất.

Thông số kỹ thuật bánh răng trụ thẳng M2.5B (Loại B – Module 2.5)

Module	M = 2.5
Góc ăn khớp	α = 20⁰
Vật liệu	Thép cacbon cơ khí, S45C

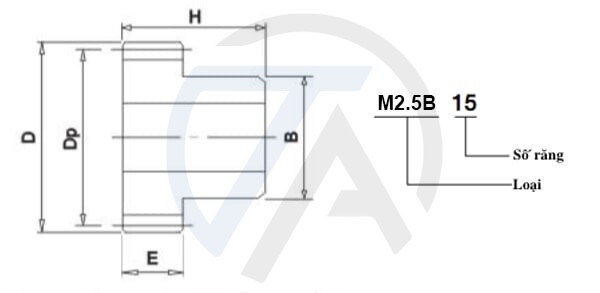

Số răng	Đường kính vòng chia	Đường kính đỉnh răng	Bề dày phần răng	Chiều dài bánh răng	Đường kính gù
T	Dp	D	E	H	B
15	37.5	42.5	24	40	30
16	40	45	24	40	32
17	42.5	47.5	24	40	35
18	45	50	24	40	38
19	47.5	52.5	24	40	40
20	50	55	24	40	42
21	52.5	57.5	24	40	42
22	55	60	24	40	46
23	57.5	62.5	24	40	48
24	60	65	24	40	50
25	62.5	67.5	24	40	55
26	65	70	24	40	55
27	67.5	72.5	24	40	60
28	70	75	24	40	60
29	72.5	77.5	24	40	65
30	75	80	24	40	65
31	77.5	82.5	24	40	70
32	80	85	24	40	70
33	82.5	87.5	24	40	75
34	85	90	24	40	75
35	87.5	92.5	24	40	78
36	90	95	24	40	80
37	92.5	97.5	24	40	80
38	95	100	24	40	85
39	97.5	102.5	24	40	85
40	100	105	24	40	90
41	102.5	107.5	24	40	90
42	105	110	24	40	95
43	107.5	112.5	24	40	95
44	110	115	24	40	98
45	112.5	117.5	24	40	100
46	115	120	24	40	100
47	117.5	122.5	24	40	100
48	120	125	24	40	100
49	122.5	127.5	24	40	110
50	125	130	24	40	110

Chú ý: Chúng tôi có gia công theo yêu cầu lỗ, then, taro bánh răng trụ thẳng M2.5B

d: đường kính lỗ
b, t2: bề rộng và sâu của chốt
M: đường kính lỗ cấy ốc (taro)

Ứng dụng của bánh răng trụ thẳng M2.5B

Sở hữu nhiều ưu điểm như: dễ chế tạo, kích thước nhỏ gọn, độ bền cao, hiệu suất làm việc tốt… nên bánh răng trụ thẳng M2.5B rất được ưa chuộng và ứng dụng trong nhiều ngành công nghiệp khác nhau. Thiết bị này thường được sử dụng trong:

Các thiết bị dân dụng như máy giặt, máy xay sinh tố, máy nước mía
Trong các thiết bị xây dựng, máy bơm nhiên liệu
Ứng dụng trong các nhà máy, hệ thống giao thông cơ khí
Trong những máy băng tải, động cơ và bơm.

Có thể thấy bánh răng trụ thẳng M2.5B có mặt trong hầu hết các thiết bị từ dân dụng đến công nghiệp và là một linh kiện không thể nào thiếu được. Do đó, để sở hữu những sản phẩm tốt và chất lượng quý khách cần tìm nhà cung cấp uy tín để mua sản phẩm. Tránh sử dụng bánh răng trôi nổi trên thị trường sẽ không đảm bảo hiệu quả và an toàn khi thiết bị hoạt động.

Để mua được sản phẩm tốt hãy đến với Công ty Tuệ An – nhà cung cấp thiết bị uy tín và chuyên nghiệp trên thị trường. Chúng tôi với hơn 10 năm kinh nghiệm và sở hữu đội ngũ kỹ thuật giỏi sẽ hỗ trợ quý khách và đem lại những sản phẩm chất lượng nhất. Quý khách khi chọn mua bánh răng trụ thẳng tại Tuệ An hoàn toàn yên tâm về chất lượng bởi sản phẩm được chúng tôi nhập khẩu chính hãng, có đầy đủ giấy tờ bảo hành và đặc biệt giá thành cực kỳ hợp lý.

Bên cạnh đó, chúng tôi luôn sẵn sàng hỗ trợ, giải đáp những thắc mắc kỹ thuật của quý khách 24/7. Hãy liên hệ với chúng tôi ngay hôm nay để được hỗ trợ tốt hơn.
